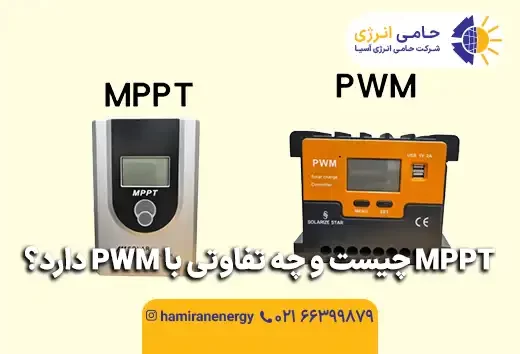

MPPT چیست و چه تفاوتی با PWM دارد؟ راهنمای کامل

اگر قصد خرید پکیج یا راه اندازی نیروگاه خورشیدی دارید، احتمالاً به این سؤال رسیده اید که MPPT چیست و چه تفاوتی با PWM دارد؟ انتخاب اشتباه بین این دو نوع شارژ کنترلر خورشیدی می تواند تا ۳۰ درصد از انرژی پنل های شما را هدر بدهد و هزینه ای که برای پنل پرداخت کرده اید را بی اثر کند. در این راهنمای تخصصی، تفاوت فنی، بازده واقعی با مثال عددی برای ایران، جدول مقایسه و چارچوب تصمیم خرید را بررسی می کنیم تا کنترلر مناسب سیستم خود را آگاهانه انتخاب کنید.

شارژ کنترلر خورشیدی واسط میان پنل و باتری خورشیدی  است. وظیفه اصلی آن، دریافت برق تولیدی پنل (DC) و تزریق آن به باتری با ولتاژ و جریان استاندارد است. این دستگاه از آسیب های جبران ناپذیری نظیر شارژ بیش ازحد (Overcharge) جلوگیری کرده و عمر بانک باتری را تضمین می کند. در بازار، دو فناوری اصلی برای این کار وجود داردPWM  و MPPT تفاوت این دو صرفاً در قیمت نیست، بلکه در مکانیزم استحصال انرژی است.

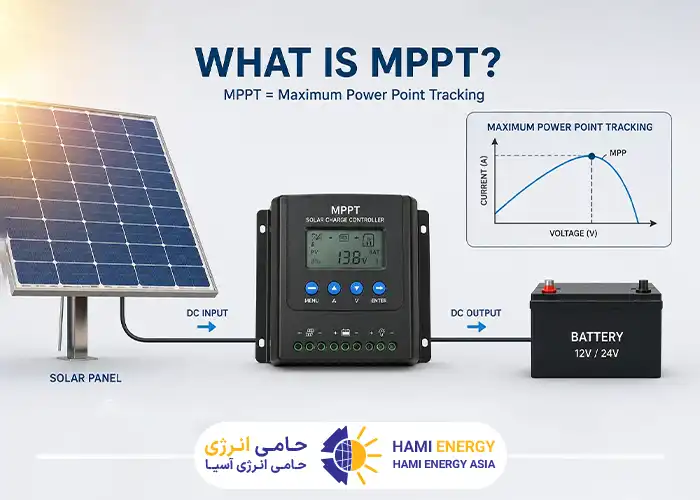

 عبارت MPPT مخفف Maximum Power Point Tracking به معنای «ردیابی نقطه حداکثر توان» است. این کنترلر یک مبدل هوشمند DC-DC دارد که به صورت لحظه ای نقطه ای را پیدا می کند که پنل بیشترین توان را تولید می کند و سپس ولتاژ مازاد پنل را به جریان (آمپر) بیشتر برای شارژ باتری تبدیل می کند.

مزیت اصلی: MPPT ولتاژ مازاد پنل را هدر نمی دهد، بلکه آن را به جریان شارژ (آمپر) تبدیل می کند. مثلاً اگر پنل شما در ولتاژ ۳۰ ولت بهترین عملکرد را دارد اما باتری شما ۱۲ ولت است، MPPT اجازه می دهد پنل در همان ۳۰ ولت کار کند و سپس این انرژی را با راندمان بالا به جریان مناسب برای باتری ۱۲ ولت تبدیل می کند. به همین دلیل بازده آن در شرایط واقعی به ۹۴ تا ۹۸ درصد می رسد.

عبارت PWM مخفف Pulse Width Modulation به معنای «مدولاسیون پهنای پالس» است. این نوع شارژ کنترلر ساختار ساده تر و قیمت پایین تری دارد، اما عملکرد آن در استحصال توان پنل به اندازه MPPT پیشرفته نیست.

در کنترلر PWM، ولتاژ پنل عملاً به ولتاژ باتری نزدیک می شود. یعنی اگر پنل بتواند در ولتاژ بالاتری بیشترین توان را تولید کند، PWM نمی تواند آن نقطه را حفظ کند و بخشی از ظرفیت پنل بلااستفاده می ماند. به زبان ساده، PWM توان اضافی ناشی از اختلاف ولتاژ پنل و باتری را بازیابی نمی کند؛ به همین دلیل در بسیاری از شرایط واقعی، انرژی قابل توجهی نسبت به MPPT از دست می رود.این مسئله مخصوصاً زمانی پررنگ تر می شود که از پنل های با ولتاژ بالاتر برای شارژ باتری های ۱۲ یا ۲۴ ولت استفاده می کنید. در چنین شرایطی PWM ساده و اقتصادی است، اما از نظر راندمان، گزینه ایده آلی برای سیستم های جدی تر محسوب نمی شود.

تفاوت اصلی MPPT و PWM: بررسی راندمان با مثال عددی

برای درک ملموس این تفاوت در پروژه های واقعی، یک سیستم نمونه را در نظر بگیرید: دو پنل خورشیدی ۳۳۰ واتی (مجموعاً ۶۶۰ وات) در شهریور ماه با میانگین ۵ ساعت تابش مفید روزانه.

با کنترلر PWM (راندمان میانگین ۷۰ درصد):

انرژی استحصالی روزانه:

E = ۶۶۰ × ۵ × ۰٫۷۰ = ۲۳۱۰ Wh

با کنترلر MPPT (راندمان میانگین ۹۷ درصد):

انرژی استحصالی روزانه:

E = ۶۶۰ × ۵ × ۰٫۹۷ = ۳۲۰۱ Wh

نتیجه: در یک سیستم یکسان، کنترلر MPPT روزانه حدود ۸۹۱ وات‌ساعت (نزدیک به ۳۸ درصد) انرژی بیشتری تولید می کند. در طول یک سال، این اختلاف به صدها کیلووات ساعت می رسد که ارزش اقتصادی آن بسیار بیشتر از اختلاف قیمت اولیه خرید یک کنترلر MPPT است.

ایران کشوری با اقلیم های متفاوت است. در مناطق گرمسیر (مثل یزد، خوزستان یا کرمان)، به دلیل گرمای شدید تابستان، راندمان پنل های خورشیدی افت می کند و ولتاژ آن ها کاهش می یابد. در این شرایط، MPPT با ردیابی دقیق نقطه کار، افت توان ناشی از گرما را به حداقل می رساند. همچنین در مناطق کوهستانی و سردسیر، به دلیل سرمای هوا ولتاژ پنل بالا می رود؛ در اینجا PWM بخش بزرگی از این ولتاژ ارزشمند را قطع کرده و دور می ریزد، در حالی که MPPT آن را به آمپر شارژ قدرتمندتری تبدیل می کند.

معیار مقایسه	شارژ کنترلر MPPT	شارژ کنترلر PWM
بازده استحصال انرژی	۹۴ تا ۹۸ درصد (بسیار بالا)	۶۵ تا ۷۵ درصد (متوسط)
قیمت اولیه	بالاتر	اقتصادی‌تر
انعطاف ولتاژ ورودی	بسیار بالا (پشتیبانی از پنل‌های ولتاژ بالا)	بسیار پایین (باید با باتری هم‌خوان باشد)
عملکرد در هوای ابری و سرد	عالی	ضعیف
کاربرد ایده‌آل	ویلاها، پمپ آب، نیروگاه‌های آف‌گرید، دکل‌های مخابراتی	روشنایی محوطه، دوربین خورشیدی، پکیج‌های عشایری کوچک
ارزش اقتصادی بلندمدت	بازگشت سرمایه سریع به دلیل تولید انرژی بیشتر	فقط برای پروژه‌های ارزان‌قیمت توجیه دارد

در تجربه سال ها طراحی و احداث سیستم های خورشیدی، شاهد اشتباهات پرتکرار زیر بوده ایم:

• بی توجهی به نوع باتری خورشیدی: باتری های لیتیومی خورشیدی، ژل و سیلد اسید الگوریتم شارژ متفاوتی دارند. کنترلر شما باید قابلیت تنظیم دستی برای هماهنگی با انواع باتری ها را داشته باشد.

مشاوره تخصصی با حامی انرژی آسیا

پاسخ نهایی به اینکه «MPPT چیست و چه تفاوتی با PWM دارد؟» در یک جمله خلاصه می شود: MPPT انرژی مازاد را بازیافت می کند، اما PWM آن را هدر می دهد. تصمیم گیری هوشمندانه در انرژی خورشیدی، خرید ارزان ترین قطعه نیست، بلکه خرید قطعه ای است که هزینه کل سیستم (TCO) را در طول عمر مفید آن کاهش دهد.
برای سیستم های متوسط و بزرگ، قطعا روی MPPT سرمایه گذاری کنید. اگر برای محاسبه دقیق توان مصرفی، تطبیق ولتاژ پنل با بانک باتری و انتخاب آمپرِ صحیح کنترلر نیاز به کمک دارید، کارشناسان فنی و مهندسین طراح در حامی انرژی آسیا آماده ارائه مشاوره رایگان به شما هستند.

آیا کنترلر PWM اصلاً ارزش خرید دارد؟

بله. اگر سیستم شما بسیار کوچک است، مثلاً یک پنل ۱۰۰ وات برای چند لامپ LED و شارژ موبایل، خرید MPPT توجیه اقتصادی ندارد و همان PWM با کمترین هزینه پاسخ‌گوی نیاز شما خواهد بود.

آیا می‌توان پنل ۲۴ ولت را برای شارژ باتری ۱۲ ولت استفاده کرد؟

اگر از کنترلر PWM استفاده کنید، خیر؛ زیرا بخش بزرگی از توان پنل هدر می‌رود. اما با استفاده از شارژ کنترلر MPPT، این کار کاملاً اصولی و رایج است و کنترلر اختلاف ولتاژ را مدیریت می‌کند.

بهترین شارژ کنترلر برای نیروگاه خورشیدی و ویلا کدام است؟

برای مصارف جدی مانند ویلا، پمپ آب کشاورزی، یخچال و تجهیزات دائم‌کار، شارژ کنترلر MPPT یک الزام فنی است، نه یک کالای لوکس.
