پدیده Mismatch در پنل خورشیدی چیست

Mismatch یا عدم تطابق در پنل خورشیدی زمانی رخ می‌دهد که سلول‌ها، پنل‌ها یا استرینگ‌های یک سیستم فتوولتائیک از نظر جریان، ولتاژ یا توان خروجی رفتار یکسانی نداشته باشند. این ناهماهنگی الکتریکی باعث افت توان، کاهش راندمان، دشوارتر شدن عملکرد MPPT و در برخی شرایط افزایش خطر هات اسپات (Hot Spot) می‌شود. مهم‌ترین علل Mismatch شامل سایه‌اندازی، آلودگی موضعی، اختلاف مشخصات پنل‌ها، تفاوت دما، ترک‌های ریز سلولی، خرابی دیود بای‌پس و طراحی نامناسب آرایه است.

اگر ساده‌تر بگوییم، هر زمان بخشی از سیستم خورشیدی ضعیف‌تر از سایر بخش‌ها کار کند و همان بخش، عملکرد قسمت‌های سالم‌تر را هم محدود کند، با پدیده عدم تطابق روبه‌رو هستیم. این موضوع فقط یک مسئله تئوری نیست؛ زیرا در پروژه‌های واقعی می‌تواند تولید انرژی را کاهش دهد، بازگشت سرمایه را تحت تأثیر قرار دهد و حتی در شرایط شدید، به افزایش تنش حرارتی و افت عمر تجهیزات منجر شود.

در این مقاله، پدیده Mismatch در پنل خورشیدی را از دید فنی و کاربردی بررسی می‌کنیم؛ از تعریف و علت‌ها گرفته تا اثر آن در اتصال سری و موازی، روش‌های تشخیص، تلفات احتمالی و بهترین راهکارهای کاهش آن.

تعریف Mismatch یا عدم تطابق در پنل خورشیدی

Mismatch یعنی عدم هماهنگی الکتریکی بین اجزای سیستم خورشیدی. این اختلاف ممکن است:

• بین سلول‌های داخل یک پنل رخ دهد
• بین چند پنل در یک استرینگ دیده شود
• بین استرینگ‌های موازی ایجاد شود
• یا به‌دلیل طراحی نادرست در سطح کل آرایه به وجود آید

در یک سیستم ایده‌آل، تمام پنل‌ها باید در شرایط مشابه و با مشخصات الکتریکی نزدیک به هم کار کنند. اما در عمل، چنین شرایطی همیشه برقرار نیست. حتی اختلاف‌های کوچک در عملکرد پنل‌ها نیز می‌تواند باعث شود تولید واقعی انرژی از مقدار مورد انتظار کمتر شود. به همین دلیل، در مهندسی سیستم‌های فتوولتائیک، Mismatch یکی از منابع مهم تلفات داخلی سیستم در نظر گرفته می‌شود. این موضوع در استانداردهای بین‌المللی مربوط به آزمون و ارزیابی عملکرد ماژول‌های فتوولتائیک مانند IEC 61215 و IEC 60904 نیز مورد توجه قرار گرفته است.

اهمیتMismatch  در سیستم خورشیدی

بسیاری از افراد تصور می‌کنند عدم تطابق فقط یک افت جزئی در توان ایجاد می‌کند، اما واقعیت این است که این پدیده می‌تواند اثرات فنی و اقتصادی مهمی داشته باشد.

مهم‌ترین پیامدهای Mismatch عبارت‌اند از:

• کاهش توان خروجی واقعی سیستم
• افت تولید انرژی روزانه، ماهانه و سالانه
• کاهش راندمان مؤثر نیروگاه خورشیدی
• پیچیده شدن منحنی‌های I-V و P-V
• دشوارتر شدن ردیابی نقطه توان بیشینه توسط MPPT
• افزایش احتمال ایجاد هات اسپات
• افزایش استهلاک برخی پنل‌ها یا قطعات
• کاهش بازده اقتصادی و زمان بازگشت سرمایه

در پروژه‌های صنعتی، حتی چند درصد تلفات بیشتر می‌تواند در طول سال رقم قابل‌توجهی از تولید انرژی را از بین ببرد. به همین دلیل، مدیریت Mismatch فقط یک موضوع تئوریک نیست، بلکه مستقیماً با سودآوری سیستم در ارتباط است.

انواع عدم تطابق در پنل خورشیدی

پدیده عدم تطابق می‌تواند در چند سطح مختلف رخ دهد و هر سطح، اثر خاص خود را بر عملکرد سیستم می‌گذارد.

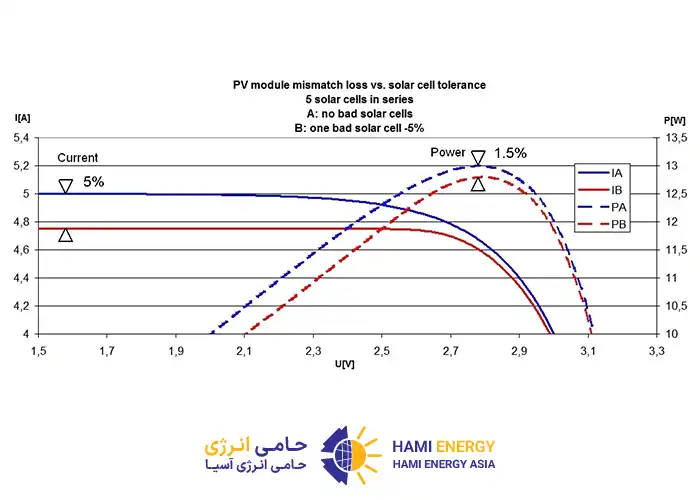

عدم تطابق بین سلول‌های داخل یک پنل

اگر یک یا چند سلول داخل پنل به‌دلیل ترک ریز، آلودگی، سایه یا نقص ساخت عملکرد ضعیف‌تری داشته باشند، کل پنل تحت تأثیر قرار می‌گیرد.

عدم تطابق بین پنل‌های یک استرینگ

در اتصال سری، اگر یکی از پنل‌ها جریان کمتری تولید کند، عملکرد کل رشته محدود می‌شود. این حالت یکی از رایج‌ترین انواع Mismatch است.

عدم تطابق بین استرینگ‌های موازی

در آرایه‌هایی که چند استرینگ به‌صورت موازی متصل هستند، اختلاف در ولتاژ کاری، شرایط تابش یا دما می‌تواند باعث شود همه استرینگ‌ها هم‌زمان در نقطه بهینه خود کار نکنند.

عدم تطابق ناشی از طراحی نامناسب

گاهی هیچ خرابی خاصی وجود ندارد، اما ترکیب اشتباه پنل‌ها، جهت‌های متفاوت روی یک MPPT، یا انتخاب نادرست تعداد پنل‌های هر رشته باعث ایجاد تلفات Mismatch می‌شود.

علت Mismatch در پنل خورشیدی چیست

دلایل ایجاد Mismatch متنوع‌اند، اما چند عامل در پروژه‌های واقعی بسیار پرتکرارتر هستند.

۱.سایه‌اندازی جزئی یا موضعی

سایه یکی از اصلی‌ترین دلایل عدم تطابق در پنل خورشیدی است. حتی سایه جزئی روی بخش کوچکی از یک پنل می‌تواند جریان آن را کاهش دهد و روی کل استرینگ اثر بگذارد.

۲. آلودگی موضعی

وجود گردوغبار غیریکنواخت، فضولات پرندگان، برگ، گل‌ولای یا هر آلودگی متمرکز روی بخشی از پنل می‌تواند اختلاف عملکرد شدیدی ایجاد کند.

۳. تفاوت مشخصات الکتریکی پنل‌ها

پنل‌ها حتی اگر هم‌مدل باشند، دارای تلرانس ساخت هستند. اختلاف در پارامترهایی مانند:

• Imp
• Vmp
• Isc
• Voc
• Pmax

می‌تواند در کنار عوامل دیگر باعث تشدید Mismatch شود. به همین دلیل، استفاده از پنل‌های هم‌مشخصات در هر استرینگ اهمیت زیادی دارد.

۴. اختلاف دما

افزایش دما معمولاً ولتاژ پنل را کاهش می‌دهد. اگر دمای پنل‌ها در نقاط مختلف آرایه یکسان نباشد، رفتار الکتریکی آن‌ها هم متفاوت خواهد شد.

۵. ترک‌های ریز سلولی یا Micro Crack

ترک‌های ریز ممکن است با چشم دیده نشوند، اما می‌توانند عملکرد یک یا چند سلول را کاهش دهند و باعث عدم تطابق شوند.

۶. خرابی دیود بای‌پس

خرابی دیود بای‌پس می‌تواند الگوی عملکرد پنل را به‌هم بزند و در برخی شرایط باعث افت شدید توان یا افزایش خطر داغ شدن موضعی شود.

۷. پیری ناهمسان پنل‌ها

همه پنل‌ها با نرخ یکسان پیر نمی‌شوند. تفاوت در شرایط نصب، کیفیت ساخت و تنش‌های محیطی می‌تواند باعث افت ناهمسان آن‌ها شود.

۸. ترکیب پنل‌های متفاوت

استفاده از پنل‌هایی با توان، فناوری یا مشخصات الکتریکی متفاوت در یک استرینگ، معمولاً یکی از خطاهای رایج و مهم در ایجاد عدم تطابق است.

۹. اختلاف جهت و زاویه نصب

اگر پنل‌ها با جهت‌ها یا شیب‌های متفاوت به یک MPPT مشترک وصل شوند، پروفایل تولید آن‌ها در طول روز متفاوت خواهد بود و این موضوع Mismatch ایجاد می‌کند.

Mismatch چگونه توان سیستم را کاهش می‌دهد

برای درک بهتر اثر عدم تطابق، باید رفتار مدار در اتصال سری و موازی را بشناسیم.

اثر Mismatch در اتصال سری

• ولتاژ پنل‌ها با هم جمع می‌شود

جریان رشته توسط ضعیف‌ترین پنل محدود می‌شود

به همین دلیل، اگر یک پنل به‌خاطر سایه یا آلودگی جریان کمتری داشته باشد، کل استرینگ مجبور می‌شود در همان سطح جریان کار کند.

اثر Mismatchدر اتصال موازی:

• جریان‌ها با هم جمع می‌شوند
• ولتاژ مشترک است

اگر استرینگ‌های موازی ولتاژ بهینه متفاوتی داشته باشند، همه آن‌ها نمی‌توانند هم‌زمان در بهترین نقطه کاری خود قرار بگیرند. با این حال، در بسیاری از سیستم‌ها اثر Mismatch در اتصال سری شدیدتر و محسوس‌تر است.

مثال عددی از افت توان ناشی از Mismatch

فرض کنید 4 پنل در یک استرینگ سری داریم و هر پنل در شرایط نرمال:

• 30 ولت
• 9 آمپر
• 270 وات

تولید می‌کند. در حالت عادی، توان کل برابر است با: 1080 وات.

حالا اگر یک پنل تحت سایه جزئی قرار بگیرد و باعث شود جریان رشته به 7 آمپر کاهش پیدا کند و ولتاژ کل نیز به 117 ولت برسد، توان خروجی می‌شود: 819 وات

یعنی فقط به‌دلیل عدم تطابق، حدود 24 درصد افت توان ایجاد شده است.

البته مقدار واقعی افت توان در یک سیستم واقعی به عواملی مانند شدت سایه، رفتار دیود بای‌پس، الگوریتم MPPT و مشخصات الکتریکی پنل‌ها بستگی دارد؛ بنابراین این مثال صرفاً برای درک ساده‌تر اثر Mismatch ارائه شده است.

اثر Mismatch بر راندمان پنل خورشیدی

Mismatch باعث می‌شود بخشی از سیستم از نقطه توان بیشینه واقعی فاصله بگیرد. در نتیجه:

• توان لحظه‌ای کاهش می‌یابد
• انرژی تولیدی روزانه کمتر می‌شود
• راندمان مؤثر کل سیستم افت می‌کند

این کاهش راندمان ممکن است در ابتدا کوچک به‌نظر برسد، اما وقتی در مقیاس ماهانه و سالانه محاسبه شود، اهمیت آن کاملاً مشخص می‌شود. در نیروگاه‌های بزرگ، همین اختلاف کوچک می‌تواند باعث کاهش قابل‌توجه درآمد فروش برق شود.

تلفات Mismatch معمولاً چقدر است

میزان تلفات Mismatch عدد ثابتی ندارد و به عواملی مانند شدت سایه، اختلاف مشخصات پنل‌ها، طراحی استرینگ، تعداد MPPT، کیفیت نگهداری و شرایط محیطی بستگی دارد. در سیستم‌های خوب طراحی‌شده و بدون سایه محسوس، تلفات عدم تطابق معمولاً محدود است؛ اما در آرایه‌هایی که دارای سایه جزئی، آلودگی موضعی، پنل‌های ناهمسان یا طراحی نامناسب هستند، این تلفات می‌تواند به‌صورت قابل‌توجهی افزایش پیدا کند.

در پروژه‌های واقعی، حتی چند درصد افت تولید سالانه هم از نظر اقتصادی مهم است؛ به‌ویژه در نیروگاه‌های بزرگ که کاهش کوچک راندمان به معنی کاهش محسوس درآمد در طول سال خواهد بود. به همین دلیل، تلفات Mismatch باید هم در مرحله طراحی و هم در دوره بهره‌برداری بررسی و کنترل شود.

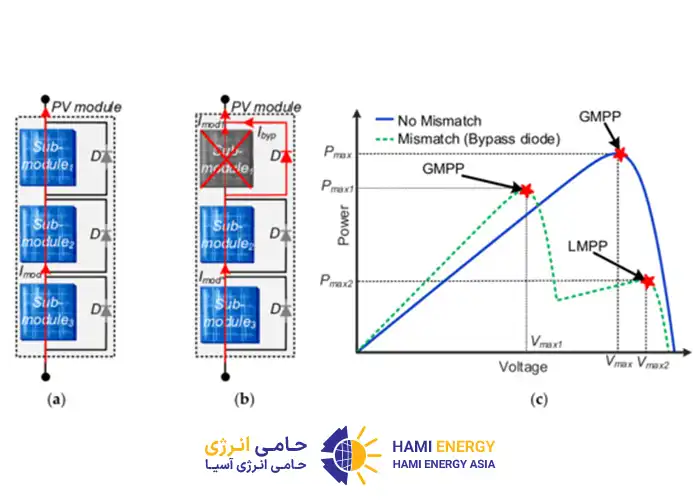

اثر عدم تطابق بر منحنی I-V و P-V

در حالت عادی، منحنی‌های I-V و P-V یک پنل یا استرینگ شکل نسبتاً مشخص و قابل‌پیش‌بینی دارند. اما وقتی عدم تطابق رخ می‌دهد، این منحنی‌ها تغییر می‌کنند.

مهم‌ترین تغییرات عبارت‌اند از:

• ایجاد پله در منحنی I-V
• تشکیل چند قله در منحنی P-V
• دشوارتر شدن پیدا کردن نقطه توان بیشینه واقعی
• احتمال انتخاب قله محلی به‌جای قله اصلی توسط MPPT

این موضوع به‌خصوص در شرایط سایه جزئی اهمیت زیادی دارد. چون در این حالت، الگوریتم MPPT باید بین چند نقطه ممکن، بهترین نقطه را پیدا کند.

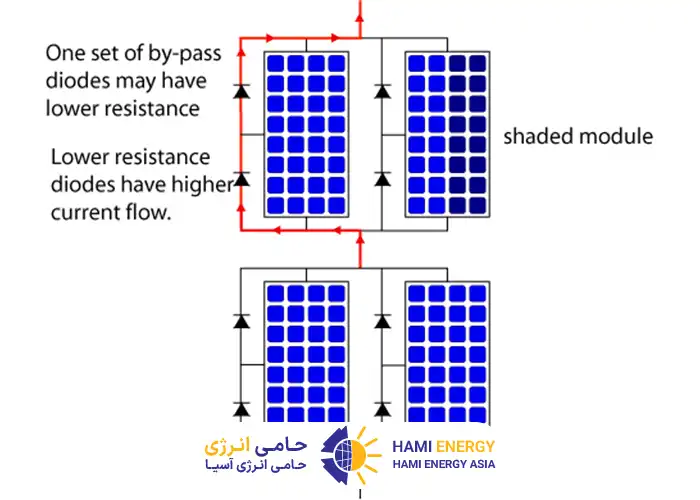

نقش دیود بای‌پس در کاهش اثر Mismatch

دیود بای‌پس یکی از اجزای مهم حفاظتی در پنل خورشیدی است. نقش اصلی این دیود، حذف کامل عدم تطابق نیست، بلکه کمک به جلوگیری از آسیب شدید در شرایطی مانند سایه یا افت عملکرد موضعی است.

زمانی که بخشی از سلول‌ها قادر به عبور جریان لازم نباشند، ممکن است در بایاس معکوس قرار بگیرند. در این شرایط، دیود بای‌پس وارد عمل می‌شود و مسیر جریان را تغییر می‌دهد تا از گرم شدن بیش از حد جلوگیری شود.

نکته مهم

دیود بای‌پس:

• Mismatch را به‌طور کامل حذف نمی‌کند
• فقط از آسیب شدیدتر جلوگیری می‌کند
• معمولاً با فعال شدن آن، بخشی از پنل از تولید مؤثر خارج می‌شود
• بنابراین افت توان همچنان باقی می‌ماند

آیا Mismatch باعث هات اسپات می‌شود

بله، در برخی شرایط، Mismatch می‌تواند زمینه‌ساز هات اسپات باشد. هات اسپات زمانی رخ می‌دهد که یک سلول یا بخشی از پنل به‌جای تولید انرژی، انرژی را به گرما تبدیل کند.

شرایطی که خطر هات اسپات را بالا می‌برند:

• سایه موضعی
• آلودگی شدید در بخشی از پنل
• ترک ریز یا خرابی سلولی
• خرابی دیود بای‌پس
• ضعف اتصال داخلی
• پیامدهای هات اسپات
• افزایش غیرعادی دما
• آسیب موضعی به سلول
• تغییر رنگ یا سوختگی
• افت دائمی عملکرد
• کاهش عمر پنل

بنابراین، عدم تطابق فقط یک موضوع راندمانی نیست و در برخی موارد می‌تواند به یک مسئله حفاظتی جدی تبدیل شود.

Mismatch در پنل‌های دوطرفه Bifacial

در پنل‌ خورشیدی دوطرفه، تولید انرژی فقط از سمت جلو نیست و نور بازتابی از پشت پنل نیز در خروجی مؤثر است. این مزیت اگر به‌درستی طراحی نشود، می‌تواند زمینه‌ساز عدم تطابق شود.

عوامل ایجاد عدم تطابق در پنل‌های Bifacial

• بازتاب غیریکنواخت سطح زمین
• سایه سازه در پشت پنل
• فاصله نامناسب ردیف‌ها
• ارتفاع نامناسب نصب
• تجمع آلودگی یا برف
• اختلاف تابش بازتابی بین ردیف‌ها

راهکارهای کاهش آن

• استفاده از سطح زیرین یکنواخت
• بهینه‌سازی فاصله ردیف‌ها
• کاهش سایه پشت پنل
• شبیه‌سازی دقیق قبل از اجرا
• مانیتورینگ مجزای استرینگ‌ها

روش‌های تشخیص عدم تطابق در پنل خورشیدی

تشخیص Mismatch فقط با نگاه ظاهری ممکن نیست و در بسیاری از موارد باید از داده‌ها و ابزارهای تست استفاده شود.

• مقایسه استرینگ‌ها

اگر چند استرینگ مشابه دارید و یکی از آن‌ها دائماً خروجی پایین‌تری دارد، احتمال عدم تطابق وجود دارد.

• بررسی مانیتورینگ سیستم

تحلیل روند ولتاژ، جریان، توان و انرژی تولیدی می‌تواند نشانه‌های اولیه Mismatch را نشان دهد.

• تست منحنی I-V

این تست یکی از دقیق‌ترین روش‌ها برای شناسایی افت عملکرد، سایه، خرابی دیود بای‌پس و عدم تطابق است.

• ترموگرافی

تصویربرداری حرارتی برای پیدا کردن هات اسپات، نقاط داغ، آلودگی موضعی و خرابی‌های حرارتی بسیار مفید است.

• تست EL

تست الکترولومینسانس برای شناسایی ترک‌های ریز، نواحی غیرفعال سلولی و عیوب پنهان کاربرد دارد.

• مانیتورینگ سطح پنل

در سیستم‌هایی که از Optimizer یا Microinverter استفاده می‌کنند، بررسی عملکرد تک‌تک پنل‌ها بسیار آسان‌تر است.

از کجا بفهمیم سیستم خورشیدی دچار Mismatch شده است؟

نشانه‌های عدم تطابق همیشه با چشم قابل تشخیص نیستند، اما چند علامت می‌تواند احتمال وجود Mismatch را نشان دهد:

• یک استرینگ نسبت به استرینگ‌های مشابه دائماً تولید کمتری دارد
• افت توان در ساعات خاصی از روز تکرار می‌شود
• منحنی I-V دارای پله یا افت غیرعادی است
• در منحنی P-V چند قله دیده می‌شود
• بخشی از پنل در ترموگرافی دمای بالاتری دارد
• پس از شست‌وشو یا حذف سایه، تولید سیستم بهتر می‌شود
• یک MPPT نسبت به MPPT دیگر عملکرد ضعیف‌تری دارد
• پنل یا استرینگ خاصی در مانیتورینگ همیشه از بقیه عقب‌تر است

این نشانه‌ها به‌تنهایی برای نتیجه‌گیری قطعی کافی نیستند، اما می‌توانند شروع خوبی برای عیب‌یابی فنی باشند.

جلوگیری از عدم تطابق در پنل خورشیدی

کاهش Mismatch از مرحله طراحی آغاز می‌شود و در زمان بهره‌برداری با نگهداری مناسب ادامه پیدا می‌کند.

۱. طراحی اصولی سیستم

در مرحله طراحی باید موارد زیر با دقت بررسی شوند:

• تعداد پنل‌های هر استرینگ
• محدوده ولتاژ MPPT اینورتر
• شرایط سایه در طول سال
• زاویه و جهت نصب
• فاصله ردیف‌ها
• شرایط حرارتی سایت
• مشخصات واقعی پنل‌ها

۲. استفاده از پنل‌های هم‌مشخصات

در هر استرینگ بهتر است پنل‌ها:

• یک برند و مدل باشند
• توان مشابه داشته باشند
• Imp و Vmp نزدیک به هم داشته باشند

۳. تفکیک بخش‌های متفاوت روی MPPT جدا

اگر بخشی از آرایه شرایط تابش یا جهت متفاوت دارد، نباید بی‌دلیل روی یک MPPT مشترک قرار بگیرد.

۴.کاهش سایه

بررسی سایه فصلی، اصلاح موقعیت نصب، حذف موانع و افزایش فاصله ردیف‌ها از مهم‌ترین راهکارهای پیشگیری هستند. سایه‌اندازی پنل‌های خورشیدی حتی در مقیاس کوچک می‌تواند جریان یک پنل را محدود کند و همین موضوع باعث افت توان در کل استرینگ و تشدید پدیده Mismatch شود.

۵. استفاده از Power Optimizer

در سیستم‌هایی که احتمال اختلاف عملکرد پنل‌ها وجود دارد، پاور آپتیمایزر می‌تواند اثر پنل ضعیف‌تر را بر کل رشته کاهش دهد.

۶. استفاده از Microinverter

در سقف‌های چندجهته یا مکان‌هایی با سایه متغیر، میکرواینورتر می‌تواند عملکرد هر پنل را مستقل کند و تلفات Mismatch را کاهش دهد.

۷. نظافت و نگهداری منظم

تمیزکاری صحیح، پایش مداوم عملکرد و بررسی آلودگی موضعی برای جلوگیری از تشدید عدم تطابق ضروری است.

۸. شبیه‌سازی تخصصی

استفاده از نرم‌افزارهایی مانند PVsyst در مرحله طراحی، دید بسیار بهتری نسبت به تلفات احتمالی می‌دهد.

اشتباهات رایج در مدیریت Mismatch

بخش زیادی از تلفات عدم تطابق، نتیجه چند اشتباه ساده اما مهم است.

رایج‌ترین اشتباهات

• ترکیب پنل‌های متفاوت در یک استرینگ
• اتصال پنل‌های شرق و غرب به یک MPPT
• بی‌توجهی به سایه زمستانی
• نادیده گرفتن آلودگی موضعی
• بررسی نکردن خروجی استرینگ‌ها بعد از نصب
• استفاده از اطلاعات غیردقیق در طراحی
• بی‌توجهی به اختلاف دمای پنل‌ها
• تأخیر در تعویض پنل یا قطعه معیوب

جدول علت، نشانه و راهکار رفع عدم تطابق

چک‌لیست عملی کاهش Mismatch

قبل از نصب

• انتخاب پنل‌های هم‌مدل
• بررسی سایه در تمام فصول
• طراحی صحیح استرینگ‌ها
• تطبیق آرایه با MPPT اینورتر
• کنترل زاویه و جهت نصب
• پیش‌بینی شرایط حرارتی سایت

بعد از نصب

• مقایسه عملکرد استرینگ‌ها
• بررسی آلودگی موضعی
• پایش افت تولید غیرعادی
• استفاده از ترموگرافی در صورت نیاز
• انجام تست I-V در پروژه‌های حساس
• تعویض به‌موقع قطعات معیوب

Mismatch یا عدم تطابق در پنل خورشیدی یکی از عوامل مهم کاهش راندمان سیستم‌های فتوولتائیک است که معمولاً به‌دلیل سایه‌اندازی، تفاوت مشخصات پنل‌ها، آلودگی موضعی یا طراحی نادرست ایجاد می‌شود. این ناهماهنگی می‌تواند توان کل استرینگ را محدود کرده و تولید انرژی سالانه را کاهش دهد.

کاهش Mismatch از طراحی اصولی آغاز می‌شود؛ انتخاب پنل‌های هم‌مشخصات، مدیریت سایه و تفکیک مناسب MPPTها نقش کلیدی دارند. برای طراحی، اجرا یا عیب‌یابی حرفه‌ای سیستم‌های خورشیدی می‌توانید از خدمات تخصصی حامی انرژی آسیا استفاده کنید.
