سیستم ارت نیروگاه خورشیدی چیست؟ راهنمای کاربردی و سریع

سیستم ارت در نیروگاه خورشیدی یکی از مهم‌ترین بخش‌های طراحی الکتریکی است که نقش حیاتی در ایمنی، پایداری سیستم و حفاظت از تجهیزات ایفا می‌کند. در هر پروژه فتوولتائیک، از نیروگاه‌های کوچک خانگی تا مزارع خورشیدی بزرگ، وجود یک سیستم ارت استاندارد می‌تواند از برق‌گرفتگی، آتش‌سوزی، آسیب به اینورتر و خرابی تجهیزات جلوگیری کند.

در واقع وقتی درباره ساختار فنی یک نیروگاه صحبت می‌شود—از مباحث پایه‌ای مانند اینکه اساساً نیروگاه خورشیدی چیست تا مراحل طراحی و بهره‌برداری—موضوع ایمنی الکتریکی و ارت یکی از اولین مواردی است که مهندسان به آن توجه می‌کنند.

سیستم ارت در ساده‌ترین تعریف، مسیری با مقاومت کم ایجاد می‌کند تا جریان‌های خطا، نشتی یا انرژی ناشی از صاعقه به‌صورت ایمن وارد زمین شوند و از آسیب به افراد و تجهیزات جلوگیری شود. در ادامه به‌صورت کاربردی بررسی می‌کنیم سیستم ارت نیروگاه خورشیدی چگونه کار می‌کند، چه اجزایی دارد، استانداردهای آن چیست و چگونه باید اجرا و نگهداری شود.

اهمیت سیستم ارت در نیروگاه خورشیدی

۱. جلوگیری از برق‌گرفتگی

در نیروگاه‌های خورشیدی امکان ایجاد جریان نشتی در بخش‌های DC و AC وجود دارد. اگر بدنه تجهیزات یا استراکچر پنل‌ها دچار ولتاژ ناخواسته شود، افراد در تماس با آن ممکن است دچار برق‌گرفتگی شوند. سیستم ارت این جریان را به زمین منتقل کرده و خطر را کاهش می‌دهد.

۲. حفاظت از اینورتر و پنل‌ها

اینورترها به نویز، اضافه‌ولتاژ و جریان نشتی بسیار حساس هستند. وجود ارت باعث:

• کاهش نویز EMI
• کاهش ولتاژ شناور در سمت DC
• جلوگیری از سوختن مدارهای حساسی مانند MPPT

می‌شود.

۳. کاهش خطر آتش‌سوزی

در نیروگاه‌های خورشیدی، اتصال کوتاه DC می‌تواند بسیار خطرناک‌تر از AC باشد. ارت استاندارد کمک می‌کند جریان خطا سریع‌تر تخلیه شده و خطرات احتمالی کاهش یابد.

۴. حفاظت در برابر صاعقه و ولتاژهای القایی

برخورد مستقیم صاعقه یا حتی القای آن روی استراکچر فلزی، بدون سیستم ارت و سیستم LPS (Lightning Protection System) به‌راحتی باعث خرابی تجهیزات میلیونی می‌شود.

سیستم ارت چگونه کار می‌کند

سیستم ارت مجموعه‌ای از هادی‌ها، الکترودها و نقاط اتصال است که تمام بدنه‌های فلزی تجهیزات را به زمین متصل می‌کند. هدف از این اتصال ایجاد یک مسیر با مقاومت کم برای عبور جریان‌های ناخواسته است.

اجزای اصلی این سیستم شامل موارد زیر هستند:

• الکترود زمین که در خاک قرار می‌گیرد
• هادی‌های ارت که تجهیزات را به زمین متصل می‌کنند
• شینه ارت برای تجمیع مسیرها
• سیستم هم‌بندی برای یکسان‌سازی پتانسیل تجهیزات

در طراحی نیروگاه‌های خورشیدی، سیستم ارت باید به‌گونه‌ای طراحی شود که تمامی اجزای فلزی مانند فریم پنل‌ها، استراکچر، اینورتر، تابلوها و ترانسفورماتورها به یک شبکه زمین مشترک متصل شوند. این کار باعث می‌شود اختلاف پتانسیل خطرناک بین تجهیزات ایجاد نشود.

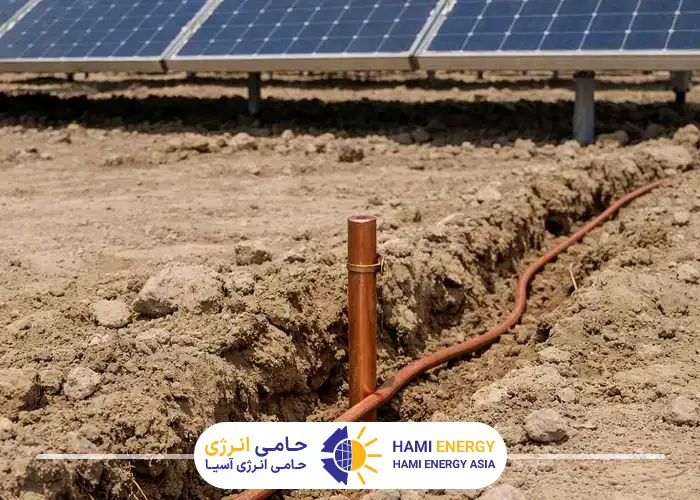

اجزای اصلی سیستم ارت نیروگاه خورشیدی

سیستم ارت از چند بخش اصلی تشکیل می‌شود:

الکترود زمین (Earth Electrode)

وظیفه الکترود انتقال جریان خطا به خاک است. انواع آن:

• میله ارت (Rod): مس-روکش یا فولادی مسی‌شده
• صفحه ارت (Plate)
• الکترود رینگ (Ring Ground)
• چاه ارت عمیق با مواد کاهنده مقاومت

هادی ارت (Earth Conductor)

هادی‌هایی که تجهیزات را به شبکه زمین متصل می‌کنند:

• معمولاً سیم مسی نمره ۱۶ تا ۵۰ میلی‌متر مربع یا تسمه مسی ۳۰×۳ یا ۲۵×۴ میلی‌متر مربع
• تسمه استیل یا تسمه فولاد گالوانیزه

 شینه ارت (Earth Busbar)

محل تجمیع تمام مسیرهای زمین در اتاق کنترل یا تابلو AC/DC.

الکترود هم‌بندی (Equipotential Bonding)

برای یکسان‌سازی پتانسیل میان:

• استراکچر پنل‌ها
• ریل‌ها
• فریم‌های فلزی
• بدنه اینورترها
• تابلوها

چاه ارت (در صورت نیاز)

در نیروگاه‌های زمینی، معمولاً چاه ارت با مشخصات زیر اجرا می‌شود:

• عمق ۳ تا ۸ متر
• همراه با مواد کاهنده مقاومت خاک مانند بنتونیت
• استفاده از الکترود مسی یا گالوانیزه

انواع زمین کردن در نیروگاه خورشیدی

زمین حفاظتی (Protective Earth – PE)

زمین حفاظتی برای حفاظت از جان افراد و تجهیزات استفاده می‌شود. در این نوع اتصال، بدنه فلزی تجهیزات به زمین متصل می‌شود تا در صورت بروز خطا، جریان به زمین منتقل شود.

زمین عملکردی (Functional Earth – FE)

این نوع زمین برای عملکرد صحیح تجهیزات الکترونیکی استفاده می‌شود. برخی تجهیزات مانند اینورترها برای عملکرد پایدار به یک مرجع ولتاژ ثابت نیاز دارند که از طریق زمین عملکردی تأمین می‌شود.

زمین صاعقه (Lightning Protection Ground- LPS Ground)

در نیروگاه‌های بزرگ معمولاً از سیستم صاعقه‌گیر استفاده می‌شود. این سیستم انرژی ناشی از برخورد صاعقه را دریافت کرده و از طریق شبکه زمین به خاک منتقل می‌کند.

در بسیاری از نیروگاه‌های مدرن، زمین حفاظتی و زمین صاعقه به‌صورت یک شبکه زمین مشترک طراحی می‌شوند تا مقاومت کلی سیستم کاهش یابد.

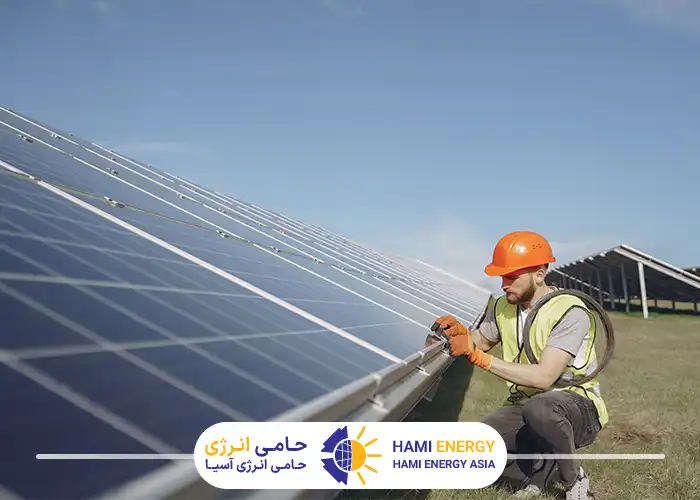

سیستم ارت در بخش DC و AC نیروگاه

در نیروگاه خورشیدی دو بخش اصلی الکتریکی وجود دارد: بخش DC و بخش AC. هر دو بخش باید به‌صورت صحیح به سیستم زمین متصل شوند.

ارت در بخش DC

در بخش DC موارد زیر باید به سیستم ارت متصل شوند:

• فریم فلزی پنل‌های خورشیدی
• استراکچر و ریل‌های نگهدارنده
• جعبه‌های اتصال یا DC Combiner Box
• کابل‌های حفاظتی DC

هم‌بندی مناسب فریم‌ها و استراکچرها باعث می‌شود در صورت ایجاد نشتی یا خطا، جریان به زمین منتقل شود.

ارت در بخش AC

در بخش AC نیز تجهیزات زیر باید زمین شوند:

• بدنه اینورتر
• تابلوهای توزیع برق
• ترانسفورماتور
• تجهیزات اتاق کنترل

اتصال صحیح این تجهیزات به شینه ارت باعث افزایش ایمنی و پایداری شبکه می‌شود.

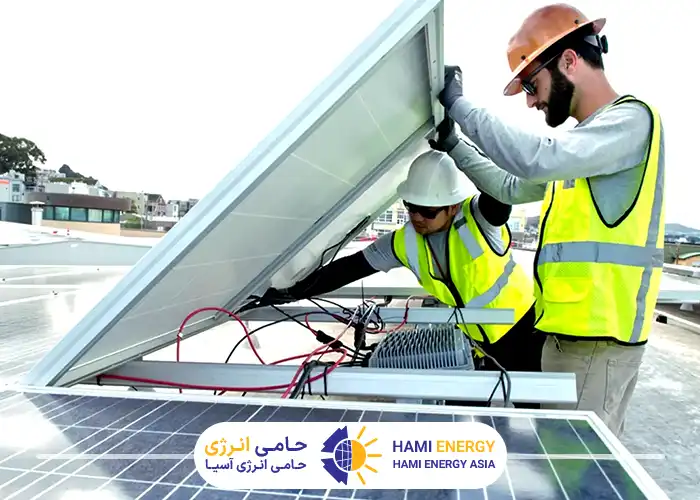

مراحل اجرای سیستم ارت نیروگاه خورشیدی

مرحله ۱: طراحی مهندسی

• تعیین تعداد الکترود
• محاسبه مقاومت خاک
• محاسبه مقاومت نهایی موردنیاز
• طراحی چاه ارت یا شبکه رینگ

مرحله ۲: آماده‌سازی محل

• حفر چاه یا ترانشه
• قرار دادن الکترود
• تزریق مواد کاهنده (بنتونیت)

مرحله ۳: اجرای هادی‌ها و شینه

• استفاده از کابل مسی با مقطع استاندارد
• اتصال با جوش اگزوترمیک یا کلمپ استاندارد

مرحله ۴: اتصال تجهیزات

هر بخشی که ممکن است حامل جریان نشتی شود، باید به سیستم ارت متصل گردد.

مرحله ۵: تست و تحویل

• تست مقاومت چاه
• تست پیوستگی هادی‌ها
• ثبت مقادیر در گزارش بهره‌برداری

اشتباهات رایج در اجرای ارت نیروگاه خورشیدی

در برخی پروژه‌ها به دلیل اجرای نادرست، سیستم ارت عملکرد مطلوبی ندارد. از مهم‌ترین خطاهای رایج می‌توان به موارد زیر اشاره کرد:

• استفاده از سیم‌های نازک یا غیر استاندارد
• هم‌بندی ناقص فریم پنل‌ها
• اجرای چاه ارت بدون مواد کاهنده
• اتصال‌های بی‌کیفیت یا پیچشی
• اتصال جداگانه تجهیزات به زمین (تشکیل لوپ‌های ناخواسته)
• عدم تست دوره‌ای
• اجرای ارت صاعقه جداگانه از ارت حفاظتی بدون محاسبه فاصله ایمن

این اشتباهات می‌توانند باعث افزایش مقاومت زمین و کاهش کارایی سیستم حفاظتی شوند.

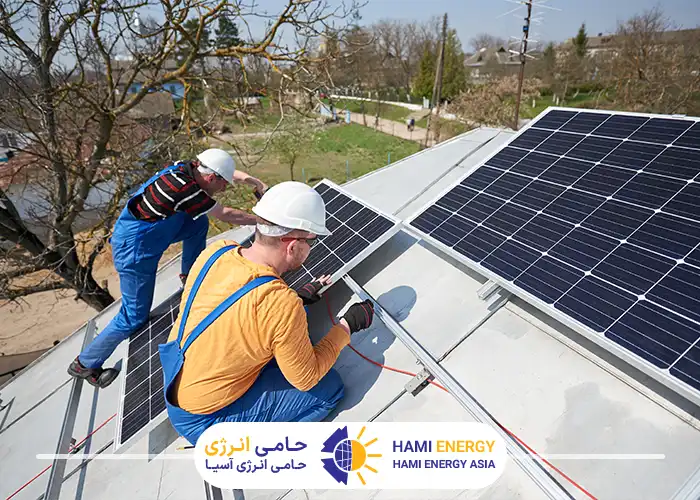

نگهداری و تست دوره‌ای سیستم ارت

سیستم ارت پس از اجرا نباید رها شود و لازم است به‌صورت دوره‌ای بررسی شود. مهم‌ترین اقدامات نگهداری شامل موارد زیر است:

• اندازه‌گیری مقاومت هر ۶ تا ۱۲ ماه
• کنترل شل‌شدن اتصالات
• کنترل خوردگی الکترودها
• بررسی پیوستگی مسیرها با مولتی‌متر یا تستر

این اقدامات باعث می‌شود سیستم ارت در طول عمر نیروگاه عملکرد قابل اعتمادی داشته باشد.

سیستم ارت نیروگاه خورشیدی ستون اصلی ایمنی الکتریکی در نیروگاه‌های فتوولتائیک است. طراحی مهندسی، اجرای استاندارد و تست دوره‌ای آن، تفاوت میان یک نیروگاه پایدار و یک پروژه پرریسک را مشخص می‌کند.
