تأثیر سایه اندازی بر پنل های خورشیدی

سایه اندازی بر پنل های خورشیدی عامل پنهان کاهش راندمان نیروگاه های فتوولتائیک است و می تواند عملکرد پنل های خورشیدی را به طور مستقیم تحت تأثیر قرار دهد. حتی سایه ای کوچک روی بخشی از یک پنل فتوولتائیک می تواند باعث کاهش قابل توجه توان خروجی شود، زیرا سلول های خورشیدی درون ماژول ها به صورت سری به یکدیگر متصل هستند و عملکرد کل پنل به ضعیف ترین سلول وابسته است. به همین دلیل مدیریت سایه در طراحی و بهره برداری سیستم های خورشیدی نقش کلیدی در حفظ راندمان، افزایش تولید انرژی و بهبود بازده اقتصادی نیروگاه های خورشیدی دارد.

در پروژه های خورشیدی، سایه می تواند ناشی از عوامل مختلفی مانند ساختمان ها، درختان، تجهیزات سایت، گردوغبار یا حتی تغییرات فصلی زاویه خورشید باشد. در صورت عدم مدیریت صحیح، این عوامل می توانند تولید سالانه انرژی را کاهش داده و بازگشت سرمایه پروژه را تحت تأثیر قرار دهند.

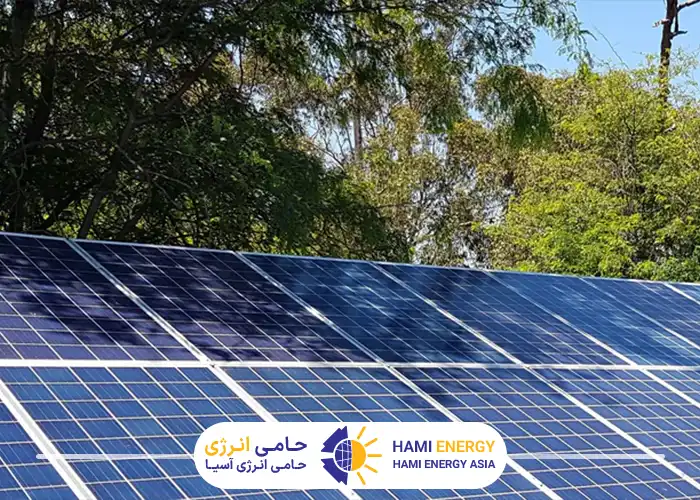

چرا سایه اندازی بر پنل های خورشیدی مشکل ساز است

پنل های خورشیدی از تعداد زیادی سلول فتوولتائیک تشکیل شده اند که معمولاً به صورت سری به یکدیگر متصل هستند. اتصال سری برای افزایش ولتاژ خروجی ماژول ضروری است، اما همین ساختار باعث می شود سایه تأثیر شدیدی بر عملکرد سیستم داشته باشد.

زمانی که بخشی از یک پنل در سایه قرار می گیرد، جریان تولیدی آن سلول کاهش پیدا می کند. از آنجا که جریان در مدار سری باید در تمام سلول ها یکسان باشد، سایر سلول ها نیز مجبور به کاهش جریان می شوند. نتیجه این پدیده کاهش توان کل پنل و حتی کاهش عملکرد کل استرینگ خواهد بود.

پیامدهای فنی سایه اندازی شامل موارد زیر است:

• کاهش توان خروجی پنل خورشیدی
• ایجاد تلفات عدم تطابق (Mismatch Loss) در مجموعه پنل های خورشیدی
• ایجاد نقاط داغ (Hot Spot) در سلول های سایه دار
• کاهش راندمان کل سیستم فتوولتائیک
• افت تولید سالانه انرژی نیروگاه

در نیروگاه های خورشیدی بزرگ، حتی کاهش چند درصدی راندمان می تواند به معنای از دست رفتن مقدار قابل توجهی انرژی در مقیاس مگاوات ساعت باشد.

انواع سایه اندازی بر پنل های خورشیدی

در سیستم های فتوولتائیک، سایه اندازی به شکل های مختلفی ظاهر می شود و هر کدام تأثیر متفاوتی بر عملکرد نیروگاه دارند.

۱. سایه دائمی

این نوع سایه معمولاً ناشی از موانع ثابت در محیط است. ساختمان های مرتفع، کوه ها، دیوارها یا سازه های صنعتی ممکن است در ساعات مشخصی از روز بخشی از پنل ها را در سایه قرار دهند.

در صورت تحلیل صحیح در مرحله طراحی، می توان محل نصب پنل ها را به گونه ای انتخاب کرد که تأثیر این نوع سایه به حداقل برسد.

۲. سایه فصلی

زاویه تابش خورشید در طول سال تغییر می کند. در زمستان به دلیل کاهش ارتفاع خورشید، طول سایه اجسام افزایش می یابد و احتمال ایجاد سایه روی ردیف های پنل بیشتر می شود.

به همین دلیل در طراحی نیروگاه های زمینی، فاصله بین ردیف های پنل (Row Spacing) باید با توجه به زاویه خورشید در بدترین شرایط سال محاسبه شود.

۳. سایه موقتی

این نوع سایه کوتاه مدت است و معمولاً در اثر شرایط محیطی ایجاد می شود، مانند:

• عبور ابرها
• تجمع گردوغبار روی پنل ها
• فضولات پرندگان
• برگ درختان
• برف موضعی روی ماژول ها

هرچند این سایه ها دائمی نیستند، اما در صورت تکرار زیاد می توانند راندمان سیستم را کاهش دهند.

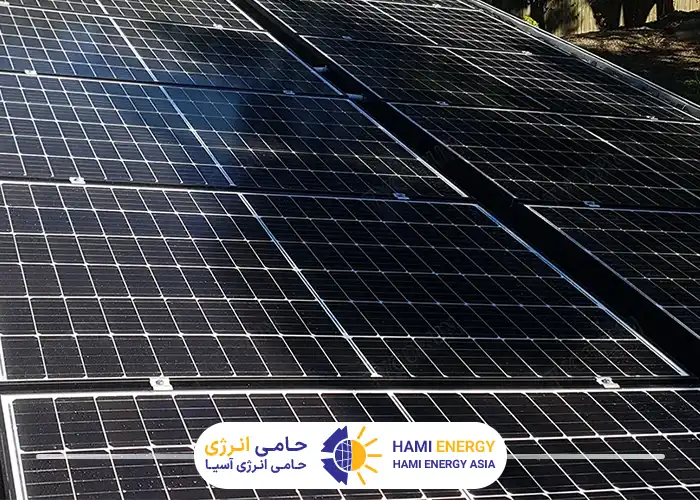

مهم ترین منابع ایجاد سایه در نیروگاه های خورشیدی

در یک پروژه خورشیدی عوامل مختلفی می توانند باعث ایجاد سایه شوند. برخی از این عوامل در زمان طراحی قابل شناسایی هستند و برخی دیگر در طول زمان ایجاد می شوند.

مهم ترین منابع ایجاد سایه عبارت اند از:

• درختان و پوشش گیاهی اطراف سایت
• ساختمان ها و سازه های مجاور
• دکل های برق و مخابرات
• تجهیزات نصب شده در نیروگاه
• رشد تدریجی گیاهان در طول زمان
• آلودگی، گردوغبار و برف روی پنل ها

مدیریت این عوامل در طول دوره بهره برداری می تواند تأثیر قابل توجهی در حفظ راندمان نیروگاه داشته باشد.

اثر سایه بر توان تولیدی پنل های خورشیدی

شدت تأثیر سایه به عواملی مانند محل سایه، مدت زمان آن و تعداد سلول های درگیر بستگی دارد. جدول زیر دیدی کلی از تأثیر انواع سایه بر تولید انرژی ارائه می دهد.

این جدول نشان می دهد که حتی سایه های کوچک نیز می توانند اثر قابل توجهی بر عملکرد سیستم داشته باشند.

نقش دیود بای پس در کاهش اثر سایه

در پنل های خورشیدی برای کاهش اثرات منفی سایه از قطعه ای به نام دیود بای پس (Bypass Diode) استفاده می شود. این دیودها مسیر جایگزینی برای عبور جریان فراهم می کنند تا در صورت سایه دار شدن بخشی از پنل، جریان بتواند از بخش های فعال عبور کند.

مزایای استفاده از دیود بای پس شامل موارد زیر است:

• کاهش افت توان در زمان سایه جزئی
• جلوگیری از ایجاد نقاط داغ در سلول ها
• افزایش ایمنی و طول عمر پنل خورشیدی

با وجود این، دیود بای پس نمی تواند اثر سایه را به طور کامل حذف کند و همچنان طراحی مناسب مجموعه پنل های خورشیدی اهمیت زیادی دارد.

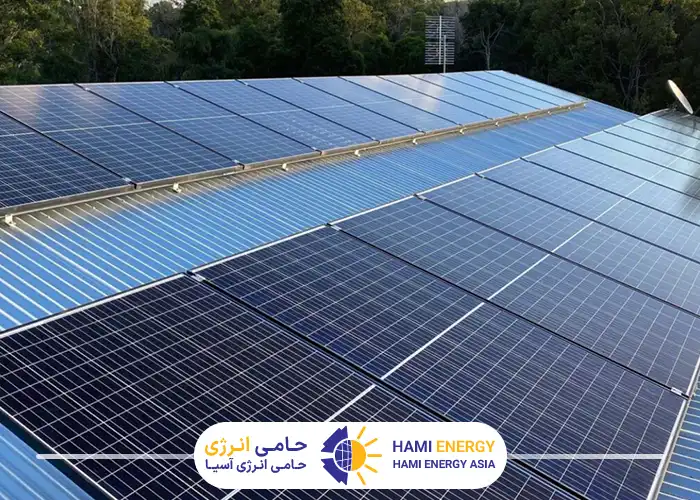

راهکارهای کاهش اثر سایه اندازی در سیستم های خورشیدی

برای کاهش تلفات ناشی از سایه در نیروگاه های خورشیدی، مجموعه ای از اقدامات فنی در مرحله طراحی و بهره برداری انجام می شود.

مهم ترین راهکارهای عملی شامل موارد زیر هستند:

• انتخاب محل مناسب نصب پنل ها با حداقل موانع
• انجام تحلیل سایه در مرحله طراحی
• تعیین فاصله مناسب بین ردیف های پنل
• استفاده از اینورترهای دارای چند MPPT
• تقسیم مناسب استرینگ ها
• استفاده از اپتیمایزر یا میکرواینورتر در شرایط خاص
• شستشوی دوره ای پنل ها
• کنترل رشد پوشش گیاهی در اطراف نیروگاه

اجرای این اقدامات می تواند راندمان سیستم خورشیدی را به شکل قابل توجهی افزایش دهد. درک بهتر اهمیت این راهکارها زمانی ممکن است که بدانیم پنل خورشیدی چیست و این تجهیز چگونه نور خورشید را به انرژی الکتریکی تبدیل می کند؛ زیرا عملکرد صحیح پنل ها به میزان دریافت تابش مستقیم وابسته است و هرگونه سایه می تواند بازده نهایی سیستم را کاهش دهد.

اهمیت تحلیل سایه در طراحی نیروگاه خورشیدی

در پروژه های حرفه ای خورشیدی، تحلیل سایه یکی از مراحل اصلی طراحی محسوب می شود. در این مرحله مسیر حرکت خورشید، موانع اطراف سایت و زاویه پنل خورشیدی بررسی می شود تا میزان تابش دریافتی در طول سال به طور دقیق محاسبه شود.

نرم افزارهای تخصصی مانند PVsyst ،HelioScope و SolarGIS ابزارهای مهمی برای انجام این تحلیل هستند. این نرم افزارها قابلیت های زیر را فراهم می کنند:

• شبیه سازی مسیر خورشید در طول سال
• تحلیل سایه ناشی از موانع محیطی
• پیش بینی تولید سالانه انرژی
• محاسبه تلفات سیستم فتوولتائیک

استفاده از این ابزارها به طراحان کمک می کند بهترین آرایش پنل ها را انتخاب کرده و از کاهش تولید انرژی جلوگیری کنند.

سایه اندازی یکی از مهم ترین عوامل کاهش راندمان در سیستم های فتوولتائیک است و حتی سایه جزئی می تواند تأثیر قابل توجهی بر تولید انرژی داشته باشد. ساختار سری سلول های خورشیدی باعث می شود عملکرد کل پنل به ضعیف ترین سلول وابسته باشد و همین موضوع دلیل اصلی افت توان در زمان سایه است.

شناخت انواع سایه، تحلیل دقیق شرایط محیطی در مرحله طراحی و مدیریت صحیح سایت در طول دوره بهره برداری از مهم ترین اقدامات برای حفظ عملکرد بهینه نیروگاه خورشیدی محسوب می شود. استفاده از نرم افزارهای شبیه سازی، طراحی اصولی مجموعه پنل های خورشیدی و نگهداری مناسب تجهیزات می تواند به افزایش تولید انرژی و بهبود بازده اقتصادی پروژه کمک کند.

در نهایت باید توجه داشت که انتخاب تجهیزات مناسب نیز نقشی اساسی در عملکرد پایدار سیستم های خورشیدی دارد. در این زمینه حامی انرژی آسیا به عنوان تأمین کننده تخصصی تجهیزات سیستم های خورشیدی در سراسر کشور، انواع تجهیزات مورد نیاز پروژه های فتوولتائیک را در اختیار فعالان این حوزه قرار می دهد.
